मोटर लॅमिनेशन पंच प्रेस

मोटर लॅमिनेशन पंच प्रेस वेगवेगळ्या प्रकारच्या मोटर्सच्या लॅमिनेटेड रोटर्स आणि स्टेटर्ससाठी डिझाइन केलेले आहे. हे उच्च गती, उच्च परिशुद्धता आहे. बदल गियर प्रकार, कॅम इंडेक्सिंग रोलर फीड फीड पिचच्या विस्तृत श्रेणीसाठी प्रदान केले आहे. आमचे हाय स्पीड प्रेस, हाय स्पीड लॅमिनेशन प्रेस, स्ट्रेट साइड हाय स्पीड डबल क्रॅंक प्रेस 25 टन ते 500 टन पर्यंत, लॅमिनेटेड रोटर्स आणि इलेक्ट्रिक मोटर्सचे स्टेटर बनवण्यासाठी वापरले जातात. हे मोठ्या आकाराचे स्टेटर आणि रोटर, जनरेटर मोटरसाठी लॅमिनेशन आणि मोठ्या टनेज प्रेस क्षेत्रामध्ये औद्योगिक मोटर स्टॅम्पिंगचे स्थिर आणि कार्यक्षमतेचे कार्य अनेक वर्षांपासून राखते.

चौकशी पाठवा

उत्पादन वर्णन

मोटर लॅमिनेशन पंच प्रेस

1.उत्पादन परिचय

FAG जर्मनी, NSK जपान किंवा NTN जपान बेअरिंग्स सारख्या लॅमिनेशन स्टॅम्पिंग पूर्ण लाइन मशीन घटकांचा वापर, त्याची उच्च अचूकता, उच्च जीवन वैशिष्ट्ये समर्थन सदस्यांची दीर्घकालीन स्थिरता आणि कार्यक्षमता सुनिश्चित करण्यासाठी.

आजकाल, अधिकाधिक कारखाने लॅमिनेशन स्टॅम्पिंग पूर्ण लाइन मशीन वापरतात. पिंच फीडर हा लॅमिनेशन स्टॅम्पिंग पूर्ण लाइन मशीनचा एक आवश्यक भाग आहे. बाजारात अनेक प्रकारचे फीडर आणि अनेक शैली आहेत. "फीडर" या शब्दाचा अर्थ काय हे प्रत्येकाला माहित आहे, परंतु काही लोक ते योग्यरित्या वापरतात.

आता बाजारात क्लिप फीडरचे अनेक प्रकार आणि वैशिष्ट्ये आहेत. क्लिप फीडर स्थापित करण्याचे मुख्य मुद्दे जाणून घेणे ही पहिली निवड आहे. क्लिप फीडर स्थापित करण्याची दिशा डावीकडून उजवीकडे असावी. स्थापनेची स्थिती आणि स्वयंचलित फीडिंग शाफ्टचा शेवट डावीकडे असावा. ते चुकीचे ठेवू नका.Hot Tags: लॅमिनेशन स्टॅम्पिंग पूर्ण लाइन मशीन, चांगला ब्रँड निर्माता, चांगला कारखाना,

2.उत्पादन पॅरामीटर

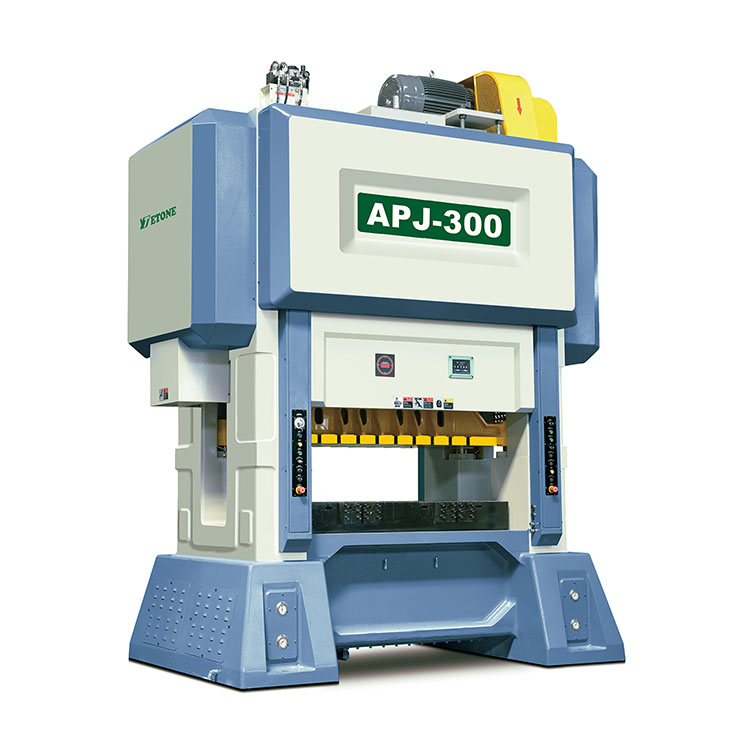

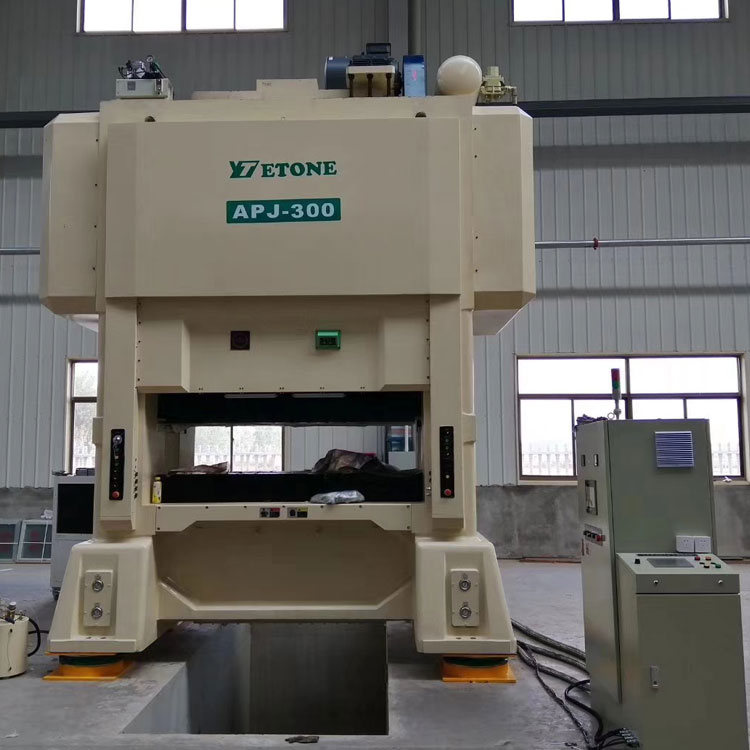

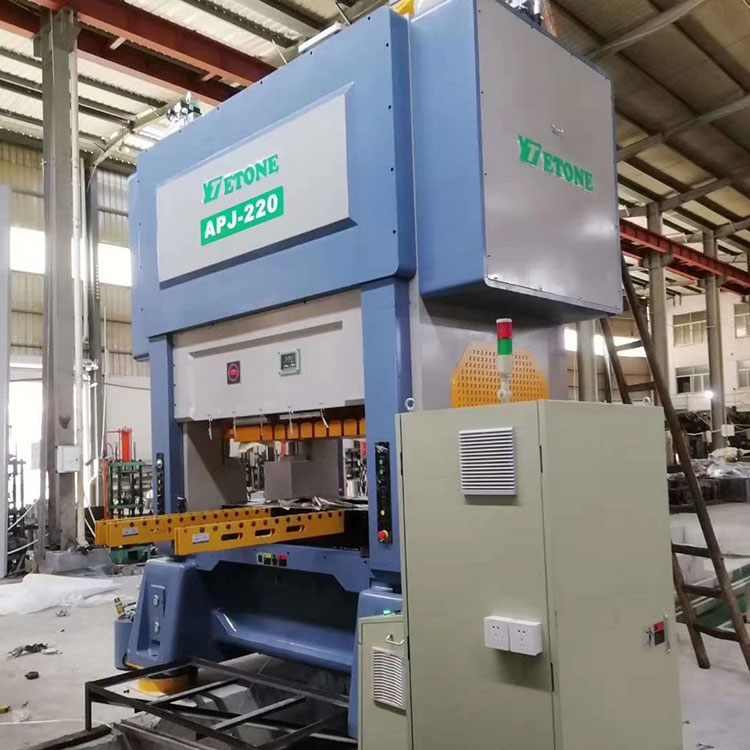

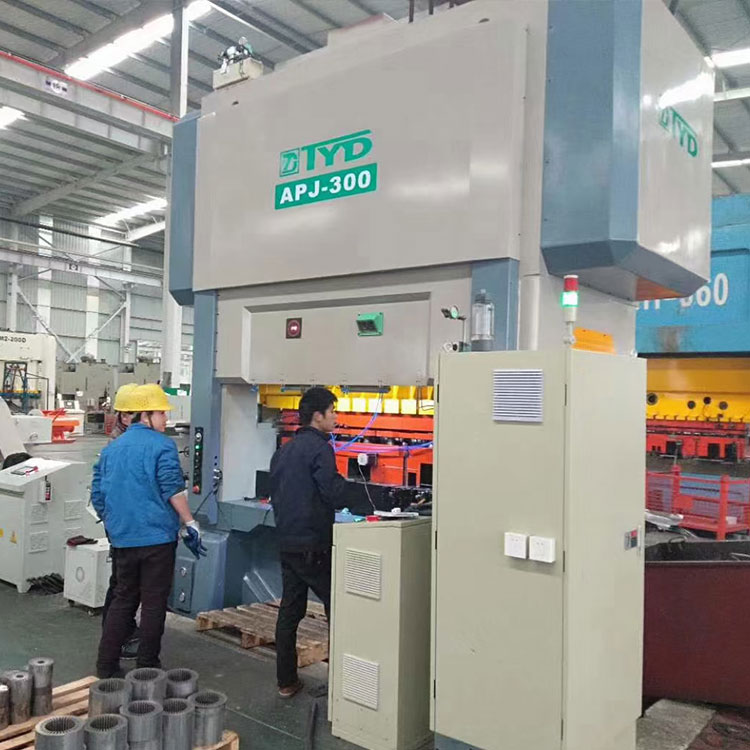

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
टनेज	टन	220	300	350	400	450
प्रवास	मिमी	30	30	30	30-50	30-50
प्रति मिनिट स्ट्रोकची संख्या	s.p.m	150-600	150-400	150-350	150-350	150-300
कमी टेबल आकार	मिमी	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
ब्लँकिंग भोक	मिमी	1400x300	2000x300	2200x300	2200x400	2500x400
स्लाइडिंग ब्लॉक क्षेत्र	मिमी	1900x750	2200x900	2400x900	2800x1100	3000x1100
डाय हाईट ऍडजस्टमेंट स्ट्रोक	मिमी	370-420	400-450	400-450	४२०-४८०	450-500
डाय हाईट ऍडजस्टमेंट मोटर	kw	1.5	2.2	2.2	3.7	3.7
फीडिंग लाइनची उंची	मिमी	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
मुख्य मोटर	kw	45	55	55	75	75

3. परिधीय उपकरणे


दुहेरी डोके Uncoiler	सरळ करणारा	गियर फीडर

	पी = फीडिंग लांबी
	D=70 (ड्राइव्ह व्हील व्यास)
	N1 = पहिल्या गियरच्या दातांची संख्या
	N2=दुसऱ्या गियरच्या दातांची संख्या
	N3 = तिसऱ्या गियरच्या दातांची संख्या
	N4 = चौथ्या गियरच्या दातांची संख्या

साहित्य रुंदी	मिमी	कमाल.150	कमाल.200	कमाल.300	कमाल 400
साहित्य बाह्य व्यास	मिमी	कमाल १२००	कमाल १२००	कमाल १२००	कमाल १२००
साहित्य आतील व्यास	मिमी	450-520	450-520	450-520	450-520
साहित्य गती	मी/मि	1-60	1- 60	1-60	1-60
साहित्य वजन		500kg X 2	1QQQkg X 2	2000kg X 2	3000kg X 2
लेव्हलिंग रोलर	Pcs	11	11	11	11
मोटार चालवा		1.5 kw	२ २kw	22kw	30 kw

4.डबल-हेड अनकॉइलर

कामगिरीचे वर्णन

मॉडेलमध्ये तीन भाग असतात: स्पिंडल बॉक्स बॉडी, स्पिंडल बॉक्स आणि वाहक, ज्यापैकी स्पिंडल बॉक्स अविभाज्य आहे आणि लांब एक्सल अंतर आहे. यात लहान व्हॉल्यूम, लहान फूटप्रिंट, सोयीस्कर लोडिंग आणि लवचिक वापर यासारखी कार्ये आहेत

दुहेरी हँगिंग स्ट्रक्चर मटेरियल रोल हाताळण्यासाठी आणि वारंवार फीडिंग सक्षम करण्यासाठी लागू केले जाते, रिचार्जिंग वेळेची मोठ्या प्रमाणात बचत करते, उत्पादन क्षमता सुधारते आणि उत्पादन खर्च कमी करते. अनपॉवर्ड स्ट्रक्चर लागू केले आहे, जे केवळ सामान्य स्ट्रेटनिंग मशीनसह वापरण्यास सक्षम नाही तर हाय-स्पीड स्ट्रेटनिंग मशीनसह इष्टतम कार्यप्रदर्शन देखील सक्षम करते.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
कमाल रुंदी	मिमी	200	300	400	500	600
साहित्य जाडी	मिमी	0.2- 1.5	0.2-1.5	0.2-1.5	0.2-1.5	0.2- 1.5
साहित्य वजन	मिमी	1000x2	2000x2	3000x2	4000x2	5000x2
रोलर आतील व्यास	मिमी	450-530	450-530	450-530	450-530	450-530
कमाल रोलर बाह्य व्यास	मिमी	1200	1200	1200	1200	1200

5.S प्रकार स्ट्रेटनर

कामगिरी वर्णन

"इलेक्ट्रिक सिग्नल---> पीसी---> इन्व्हर्टर---> स्पीड चेंज" या प्रक्रियेसह एस-टाइप किंवा यू-टाइप स्ट्रेटनर, सुमारे 60m/मिनिट वेगाने प्रेससह पूर्ण सिंक्रोनाइझेशन सक्षम करते. मॉडेल डबल-हेड मटेरियल फ्रेमसह सुसज्ज आहे, जे ऑपरेट करणे सोपे आहे आणि हाय-स्पीड प्रेससह पूर्णपणे सिंक्रोनाइझ केले जाऊ शकते. गीअर फीडरचा वापर उत्तम कामगिरी प्रदान करतो.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
कमाल रुंदी	मिमी	200 300	400 500 600
साहित्य जाडी	मिमी	0 3- 1.6
रोलर आतील व्यास	मिमी	1200
समतल गती	मी/मि	60
मोटार	एचपी	२ २	३ ५ ७५
वो ¤ng व्होल्टेज		एसीतीन-टप्प्यात22 0Væˆ–ACतीन-टप्प्यात380V	AC थ्री-फेज 220V किंवा AC थ्री-फेज 380V
