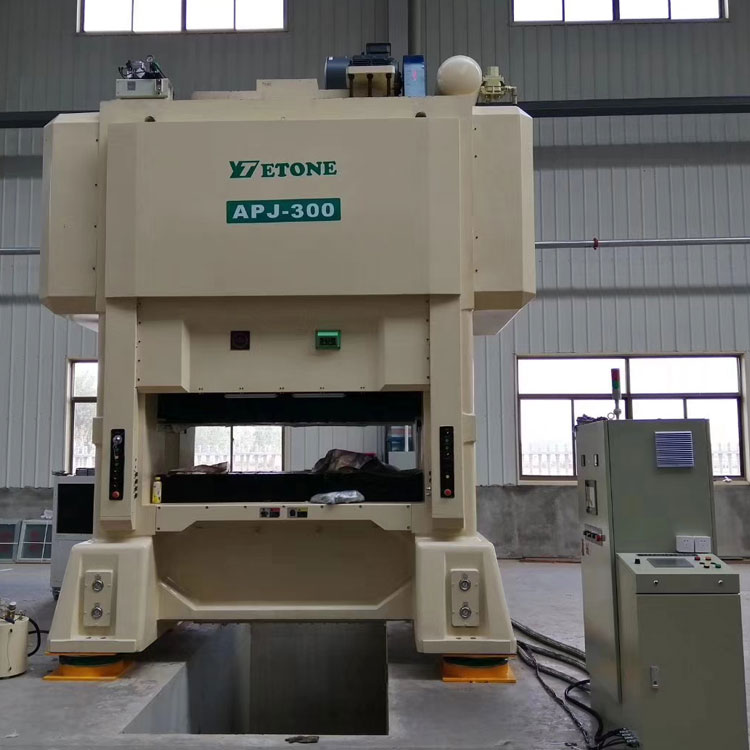

लॅमिनेशन पॉवर प्रेस
लॅमिनेशन पॉवर प्रेस, हाय स्पीड लॅमिनेशन प्रेस लॅमिनेटेड रोटर्स आणि इलेक्ट्रिक मोटर्सच्या स्टेटर्ससाठी डिझाइन केलेले. हा उच्च वेग, उच्च अचूकता, गीअर प्रकार बदलणे, वेगवेगळ्या फीड पिचसाठी कॅम इंडेक्सिंग रोलर फीड प्रदान केले जाते.
हायड्रोलीकली प्री-स्ट्रेस्ड रॉड कंस्ट्रक्शन अंतर्गत पूर्णपणे तणावमुक्त कास्ट आयर्न फ्रेम हाय स्पीड लॅमिनेटिंग अचूकता आणि कडकपणा सुनिश्चित करते.
2.उत्पादन पॅरामीटर
कार्यक्षमता आणि वेग - मॅन्युअल स्टॅम्पिंग गतीच्या तुलनेत, एक कामगार तीन पंच (सर्वात मूलभूत) पाहू शकतो. नीटनेटकेपणा आणि सौंदर्य - मॅन्युअल लॅमिनेशनच्या तुलनेत स्वयंचलित डाई लॅमिनेशनद्वारे तयार केलेली उत्पादने व्यवस्थित आणि सुंदर असतात
|
|

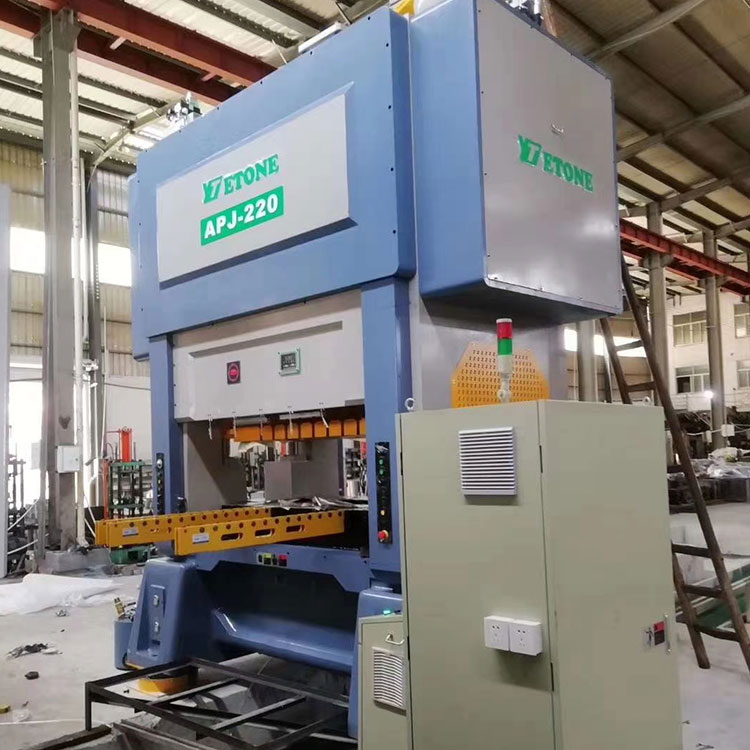

APJ-220 |

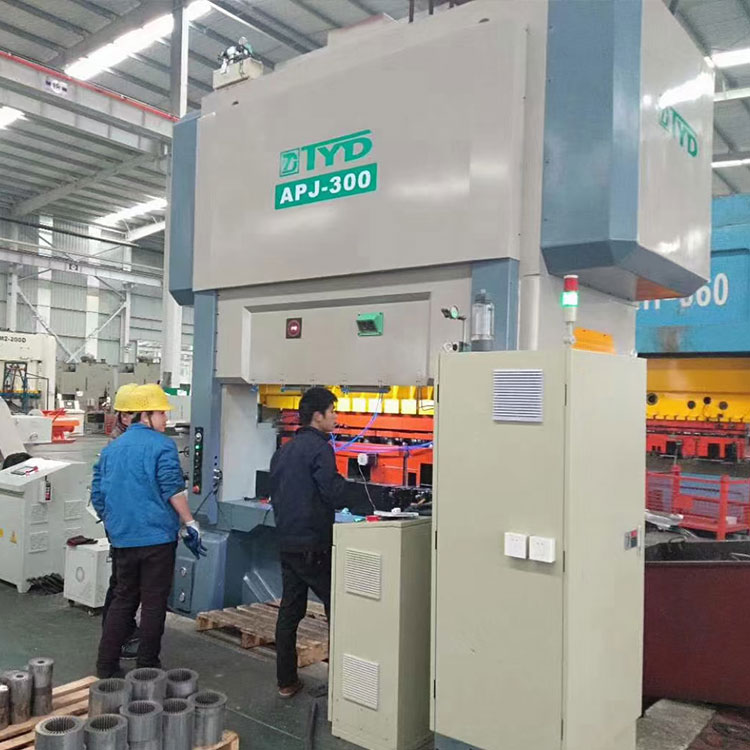

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
टनेज |
टन |
220 |
300 |
350 |
400 |
450 |
प्रवास |
मिमी |
30 |
30 |
30 |
30-50 |
30-50 |
प्रति मिनिट स्ट्रोकची संख्या |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
कमी टेबल आकार |
मिमी |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
ब्लँकिंग भोक |
मिमी |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
स्लाइडिंग ब्लॉक क्षेत्र |
मिमी |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
डाय हाईट ऍडजस्टमेंट स्ट्रोक |
मिमी |
370-420 |
400-450 |
400-450 |
४२०-४८० |
450-500 |
डाय हाईट ऍडजस्टमेंट मोटर |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
फीडिंग लाइनची उंची |
मिमी |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
मुख्य मोटर |
kw |
45 |
55 |
55 |
75 |
75 |
3.मशीन मानक उपकरणे
1 स्नेहन प्रणाली: क्रँकशाफ्ट केंद्रातून उच्च दाब तेल लावा जपान शो)
2 पीएलसी नियंत्रण प्रणाली: कटिंग सिग्नल प्रदान करा
3 बेअरिंग: NSK जपान
4 तेल पिचकारी: SMC जपान
5 एअर स्विच आणि संपर्ककर्ता: Schnede France
6 तेल सील: NOK जपान
7 स्वयं-संतुलन प्रणाली डिझाइन
8 इलेक्ट्रॉनिक स्लाइड समायोजन प्रणाली
9 टी-मोबाइल ऑपरेटिंग टेबल
10 हायड्रोलिक स्लाइड लॉकिंग डिव्हाइस
11 मटेरियल एंडिंग डिटेक्टर
12 इन्व्हर्टर:
13 इलेक्ट्रिक क्लच झडप
14 क्लच रचना: (OMPI इटली)
15 रिले: ओमरॉन
16 कोन आणि गती दर्शवित आहे: TOYO
17 वायु दाब संयुक्त: ARK कोरिया
18 क्रँकशाफ्ट: SNCM8, ग्राइंडिंग मार्गदर्शक: AKS जपान
19 रॅम/स्लायडर मायक्रो इंचिंग स्थितीत ऑटो-थर्मल बॅलन्सिंग
20 मिस-फीड डिटेक्टर
21 मशीन शिपिंगसह टूल बॉक्स 1
४.मानक उपकरणे:
1 हाय स्पीड गियर फीडर
2 डबल रॅक अनकोइलर
S लूपसह 3 स्ट्रेटनर
4 मरण्यासाठी स्वयंचलित तेल उपकरण
5 ऑटो पॉवर डाय लाइव्हर सिस्टम:
6 डाय आर्म सिस्टम: 2 पीसी
7 अँटी-कंपन प्रणाली
8 चुट कंट्रोलर:
9 डाय सोलनॉइड वाल्व्ह इंस्टॉलेशन सिस्टम: 10 पीसी
5. पर्यायी अॅक्सेसरीज
1. तळ मृत डिटेक्टर
2. द्रुत डाय क्लॅम्पिंग डिव्हाइस
3. सुरक्षा दरवाजा
4. इतर
होस्ट फॉरवर्ड/रिव्हर्स डिव्हाइस
हायड्रोलिक स्लाइड लॉक डिव्हाइस
वंगण तेल कूलिंग सायकल मशीन
इटालियन OMPI int एग्रेटेड क्लच ब्रेक
स्टँड-अलोन इलेक्ट्रिक कंट्रोल बॉक्स
कामाचा डबा
कामाचा दिवा
मुख्य मोटर वारंवारता जी नियंत्रण रूपांतरित करते
