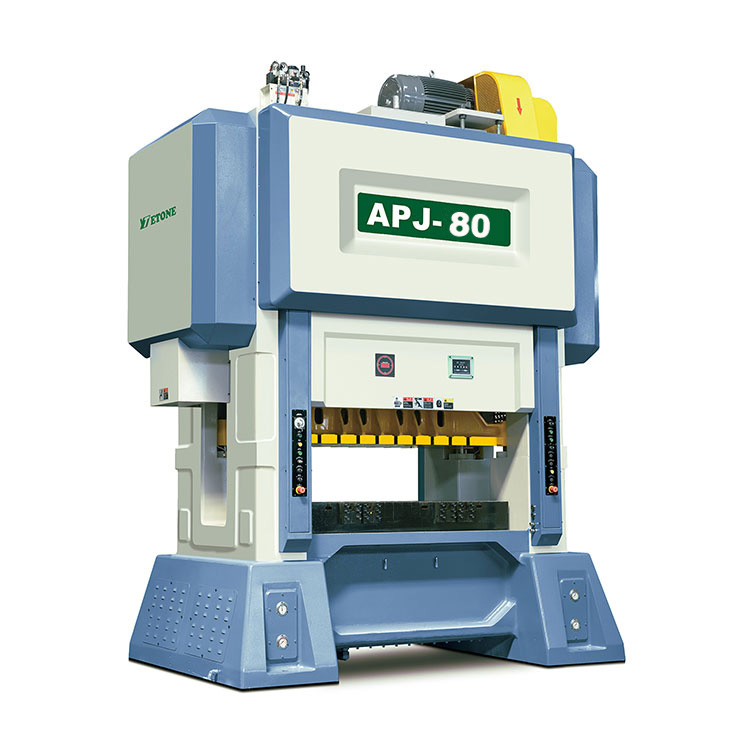

हाय स्पीड प्रेस मशीन
1.उत्पादनाचे वर्णन
आमचे हाय स्पीड प्रेस मशीन, स्ट्रेट साइड हाय स्पीड डबल क्रॅंक प्रेस 60 टन ते 500 टन, विशेषत: होम अप्लायन्स मोटर, इलेक्ट्रिक टूल मोटर, फॅन मोटर, ऑटो मोटर, पंप मोटर, डीसी ब्रशलेस मोटर, डीसी मोटर इत्यादींच्या निर्मितीसाठी. हे मोठ्या आकाराचे स्टेटर आणि रोटर, जनरेटर मोटरसाठी लॅमिनेशन आणि मोठ्या टनेज प्रेस क्षेत्रामध्ये औद्योगिक मोटर स्टॅम्पिंगचे स्थिर आणि कार्यक्षमतेचे कार्य अनेक वर्षे राखते.
2.उत्पादन मापदंड
|
|
APJ-60 |
APJ-80 |
APJ-125 |
APJ-150 |
APJ-200 |
टनेज |
टन |
60 |
80 |
125 |
150 |
200 |
प्रवास |
मिमी |
30 |
30 |
30 |
30 |
30 |
प्रति मिनिट स्ट्रोकची संख्या |
s.p.m |
200-800 |
200-700 |
150-700 |
150-600 |
150-600 |
कमी टेबल आकार |
मिमी |
950x650 |
1100x750 |
1200x850 |
1400x850 |
1700x950 |
ब्लँकिंग भोक |
मिमी |
700x125 |
800x150 |
1000x200 |
1200x200 |
1300x250 |
स्लाइडिंग ब्लॉक क्षेत्र |
मिमी |
950x420 |
1100x500 |
1200x600 |
1400x600 |
1700x700 |
डाय हाईट ऍडजस्टमेंट स्ट्रोक |
मिमी |
300-350 |
३३०-३८० |
३६०-४१० |
३६०-४१० |
370-420 |
डाय हाईट ऍडजस्टमेंट मोटर |
kw |
0.4 |
0.75 |
0.75 |
0.75 |
15 |
फीडिंग लाइनची उंची |
मिमी |
160 |
175土50 |
195土50 |
195土50 |
200土5 0 |
मुख्य मोटर |
kw |
19 |
22 |
30 |
37 |
45 |
3.मशीन मानक उपकरणे
1 स्नेहन प्रणाली: क्रँकशाफ्ट केंद्रातून उच्च दाब तेल लावा जपान शो)
2 पीएलसी नियंत्रण प्रणाली: कटिंग सिग्नल प्रदान करा
3 बेअरिंग: NSK जपान
4 तेल पिचकारी: SMC जपान
5 एअर स्विच आणि संपर्ककर्ता: Schnede France
6 तेल सील: NOK जपान
7 स्वयं-संतुलन प्रणाली डिझाइन
8 इलेक्ट्रॉनिक स्लाइड समायोजन प्रणाली
9 टी-मोबाइल ऑपरेटिंग टेबल
10 हायड्रोलिक स्लाइड लॉकिंग डिव्हाइस
11 मटेरियल एंडिंग डिटेक्टर
12 इन्व्हर्टर:
13 इलेक्ट्रिक क्लच झडप
14 क्लच रचना: (OMPI इटली)
15 रिले: ओमरॉन
16 कोन आणि गती दर्शवित आहे: TOYO
17 वायु दाब संयुक्त: ARK कोरिया
18 क्रँकशाफ्ट: SNCM8, ग्राइंडिंग मार्गदर्शक: AKS जपान
19 रॅम/स्लायडर मायक्रो इंचिंग स्थितीत ऑटो-थर्मल बॅलन्सिंग
20 मिस-फीड डिटेक्टर
21 मशीन शिपिंगसह टूल बॉक्स 1
४.मानक उपकरणे:
1 हाय स्पीड गियर फीडर (रुंदीची निवड: 150/200/300/400)
2 डबल हेड अनकोइलर
S लूपसह 3 स्ट्रेटनर (रुंदीची निवड: 200/300/400)
4 मरण्यासाठी स्वयंचलित तेल उपकरण
5 ऑटो पॉवर डाय लाइव्हर सिस्टम:
6 डाय आर्म सिस्टम: 2 पीसी
7 अँटी-कंपन प्रणाली
8 चुट कंट्रोलर:
9 डाय सोलनॉइड वाल्व्ह इंस्टॉलेशन सिस्टम: 10 पीसी
5.पर्यायी अॅक्सेसरीज
1. सर्वो फीडर
2. तळ मृत डिटेक्टर
2. द्रुत डाय क्लॅम्पिंग डिव्हाइस
3. सुरक्षा दरवाजा
4. स्क्यू चट
