हाय स्पीड पॉवर प्रेस

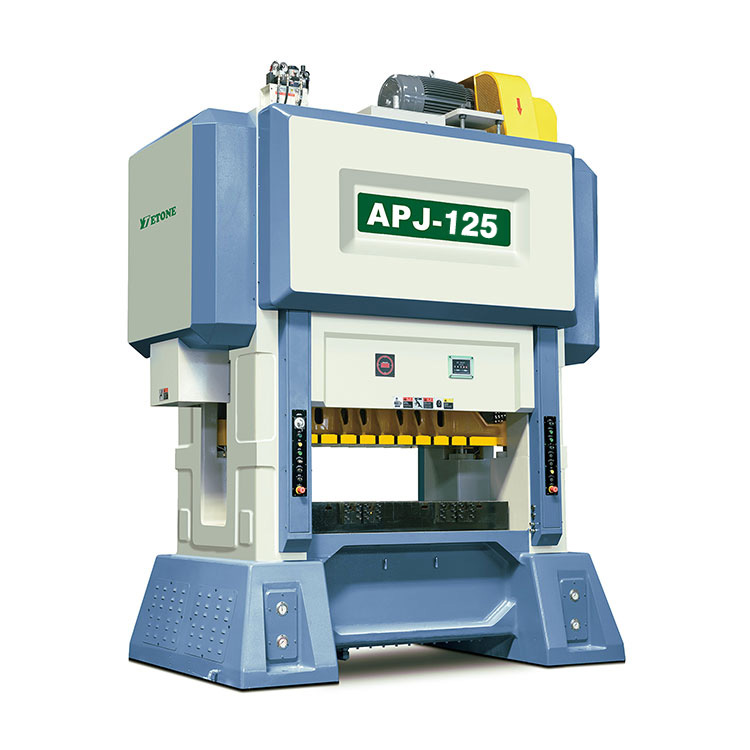

APJ मालिका हायस्पीड डबल क्रॅंक प्रेस आहे जी इलेक्ट्रिक मोटर्सच्या लॅमिनेटेड रोटर्स आणि स्टेटर्ससाठी डिझाइन केलेली आहे. हे मोठ्या आकाराचे स्टेटर आणि रोटर, जनरेटर मोटर आणि औद्योगिक मोटरसाठी लॅमिनेशन स्टॅम्पिंगचे स्थिर आणि कार्यक्षमता राखते. हे विशेषत: होम अप्लायन्स मोटर, इलेक्ट्रिक टूल मोटर, फॅन मोटर, ऑटो मोटर, पंप मोटर, डीसी ब्रशलेस मोटर, डीसी मोटर इत्यादींच्या निर्मितीसाठी आहे.
2.हाय स्पीड स्टॅम्पिंग प्रेसची वैशिष्ट्ये
1. उच्च कडकपणा
उच्च कडकपणा, उच्च सुस्पष्टता फ्रेम, स्टील प्लेटद्वारे वेल्डेड आणि उष्मा उपचारानंतर, बेडचा अंतर्गत ताण दूर करते.
2. गुरुत्व केंद्राचे संतुलन
ट्रान्समिशन सेंटर आणि संपूर्ण मशीनचे केंद्र सारखेच असतात, जेणेकरून स्टॅम्पिंगची अचूकता आणि स्थिरता सुनिश्चित होईल.
3. ऑपरेशन स्थिरता आणि सुरक्षितता
क्लच/ब्रेक उपकरणे अतिसंवेदनशील आहेत, हाय स्पीड प्रिसिजन लॅमिनेशन प्रेससह आंतरराष्ट्रीय टॉप डबल सोलेनोइड व्हॉल्व्ह आणि ओव्हरलोड संरक्षण उपकरणे, पंच स्लाइडर ऑपरेशन आणि स्टॉपची अचूकता आणि सुरक्षितता सुनिश्चित करण्यासाठी.
स्लाइडरच्या समायोजन यंत्रणेमध्ये उच्च अचूकता आहे आणि समायोजन उत्पादन अधिक सुरक्षित आणि जलद आहे.
4. उच्च परिशुद्धता
क्रँकशाफ्ट, गियर, गियर शाफ्ट आणि इतर घर्षण भाग कठोर केले जातात आणि पीसण्यापूर्वी उष्णता उपचार केले जाते. त्यांच्याकडे उच्च पोशाख प्रतिरोध आणि संतुलन, स्थिर कार्यप्रदर्शन आणि पंचची गुणवत्ता आणि जीवन सुनिश्चित करते.
5. हाय स्पीड प्रिसिजन लॅमिनेशन प्रेस प्रोसेसिंग ऑटोमेशन
उत्पादन स्वयंचलित करण्यासाठी, खर्च कमी करण्यासाठी आणि कार्यक्षमता सुधारण्यासाठी कोणत्याही स्वयंचलित फीडिंग यंत्रणेशी ते जुळले जाऊ शकते.
|
|

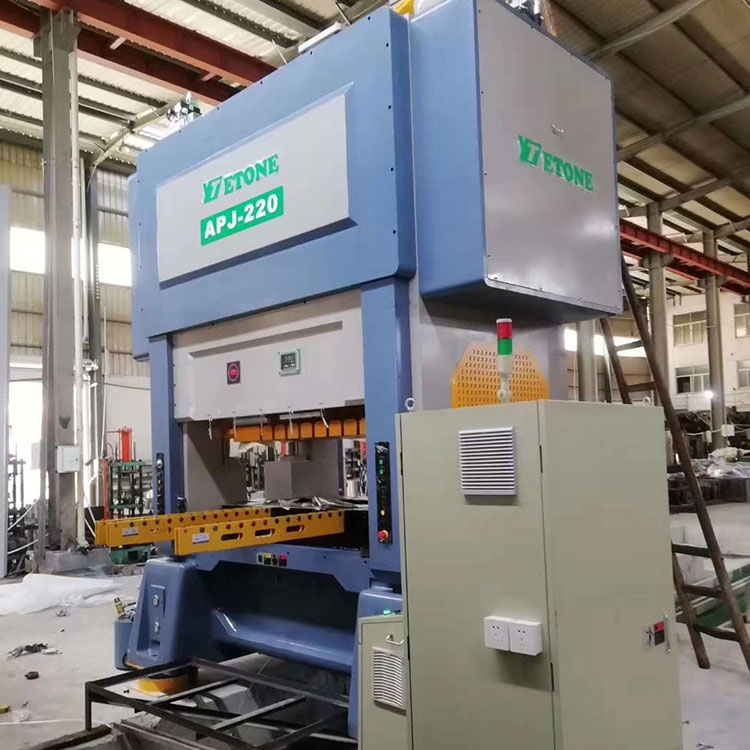

APJ-220 |

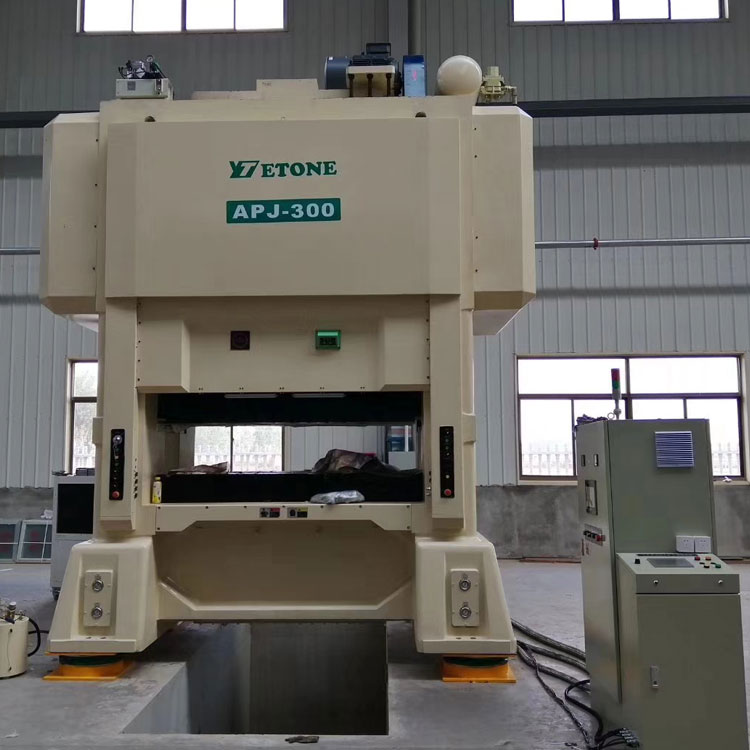

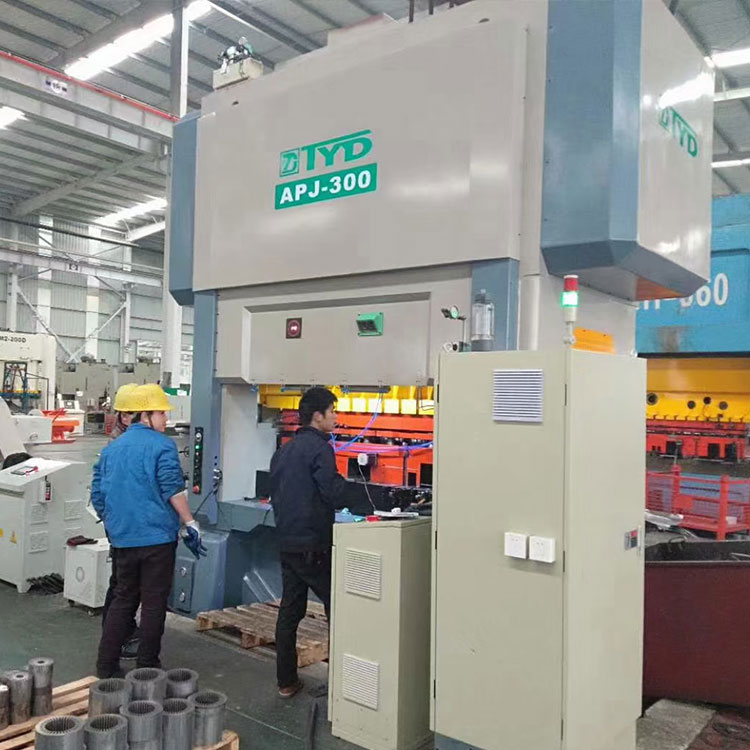

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
टनेज |
टन |
220 |
300 |
350 |
400 |
450 |
प्रवास |
मिमी |
30 |
30 |
30 |
30-50 |
30-50 |
प्रति मिनिट स्ट्रोकची संख्या |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
कमी टेबल आकार |
मिमी |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
ब्लँकिंग भोक |
मिमी |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
स्लाइडिंग ब्लॉक क्षेत्र |
मिमी |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
डाय हाईट ऍडजस्टमेंट स्ट्रोक |
मिमी |
370-420 |
400-450 |
400-450 |
४२०-४८० |
450-500 |
डाय हाईट ऍडजस्टमेंट मोटर |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
फीडिंग लाइनची उंची |
मिमी |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
मुख्य मोटर |
kw |
45 |
55 |
55 |
75 |
75 |
3.मशीन मानक उपकरणे
1 स्नेहन प्रणाली: क्रँकशाफ्ट केंद्रातून उच्च दाब तेल लावा जपान शो)
2 पीएलसी नियंत्रण प्रणाली: कटिंग सिग्नल प्रदान करा
3 बेअरिंग: NSK जपान
4 तेल पिचकारी: SMC जपान
5 एअर स्विच आणि संपर्ककर्ता: Schnede France
6 तेल सील: NOK जपान
7 स्वयं-संतुलन प्रणाली डिझाइन
8 इलेक्ट्रॉनिक स्लाइड समायोजन प्रणाली
9 टी-मोबाइल ऑपरेटिंग टेबल
10 हायड्रोलिक स्लाइड लॉकिंग डिव्हाइस
11 मटेरियल एंडिंग डिटेक्टर
12 इन्व्हर्टर:
13 इलेक्ट्रिक क्लच झडप
14 क्लच रचना: (OMPI इटली)
15 रिले: ओमरॉन
16 कोन आणि गती दर्शवित आहे: TOYO
17 वायु दाब संयुक्त: ARK कोरिया
18 क्रँकशाफ्ट: SNCM8, ग्राइंडिंग मार्गदर्शक: AKS जपान
19 रॅम/स्लायडर मायक्रो इंचिंग स्थितीत ऑटो-थर्मल बॅलन्सिंग
20 मिस-फीड डिटेक्टर
21 मशीन शिपिंगसह टूल बॉक्स 1
४.मानक उपकरणे:
1 हाय स्पीड गियर फीडर (रुंदीची निवड: 150/200/300/400)
2 डबल हेड अनकोइलर
S लूपसह 3 स्ट्रेटनर (रुंदीची निवड: 200/300/400)
4 मरण्यासाठी स्वयंचलित तेल उपकरण
5 ऑटो पॉवर डाय लाइव्हर सिस्टम:
6 डाय आर्म सिस्टम: 2 पीसी
7 अँटी-कंपन प्रणाली
8 चुट कंट्रोलर:
9 डाय सोलनॉइड वाल्व्ह इंस्टॉलेशन सिस्टम: 10 पीसी
5.पर्यायी अॅक्सेसरीज
1. तळ मृत डिटेक्टर
2. द्रुत डाय क्लॅम्पिंग डिव्हाइस
3. सुरक्षा दरवाजा
4. इतर
