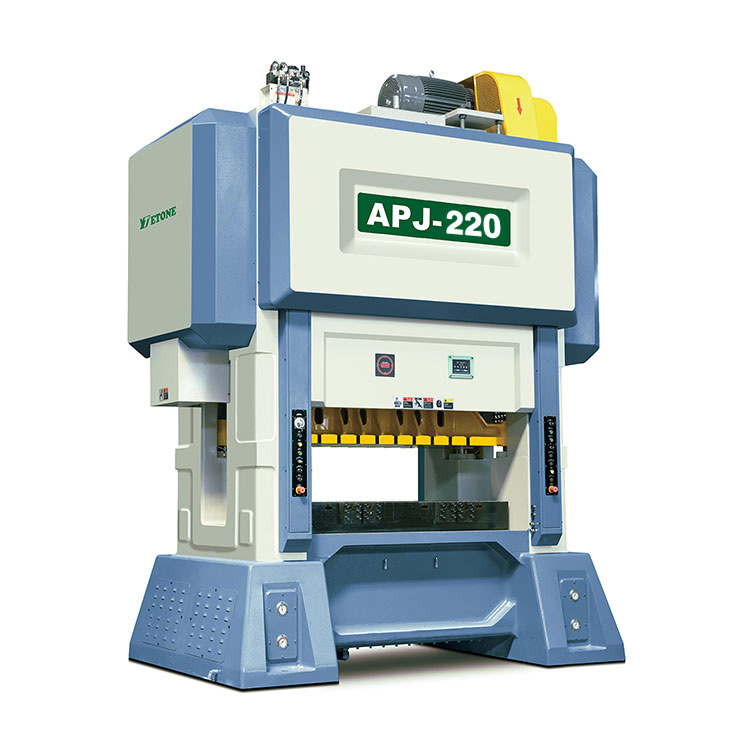

हाय-स्पीड पंच प्रेसचे तत्व आणि रचना

हाय-स्पीड पंच प्रेसवस्तुमान उत्पादनासाठी वापरली जाणारी स्वयंचलित उपकरणे आहेत, जी मेटल प्रोसेसिंग, स्टॅम्पिंग, फॉर्मिंग आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणात वापरली जातात. त्याचे तत्व आणि रचना खालीलप्रमाणे आहेत:

1. तत्व

कामकाजाचे तत्वहाय-स्पीड पंच प्रेसपंच प्रेसच्या पंचद्वारे दबाव अंतर्गत इच्छित आकारात धातूच्या शीटला ठोसा मारणे आहे. पंच प्रेसचा मुख्य कार्य करणारा भाग म्हणजे उच्च-वारंवारता पंचिंग क्रियेद्वारे धातूचे विकृती प्राप्त करणे. त्याच्या कार्य प्रक्रियेमध्ये सहसा हे समाविष्ट असते:

आहार: स्वयंचलित फीडिंग सिस्टमद्वारे पंच प्रेसच्या कार्यरत क्षेत्रात सामग्री दिली जाते.

पंचिंग: हाय-स्पीड पंच प्रेस गतिज उर्जा पंचमध्ये प्रसारित करते, जेणेकरून पंच त्वरीत खाली उतरेल आणि वर्कपीसला ठोसा मारण्यासाठी मरणास सहकार्य करेल.

डिस्चार्जिंग: पंचिंगनंतर वर्कपीस पुढील पंचिंगच्या तयारीसाठी स्वयंचलितपणे डिस्चार्ज होईल.

हाय-स्पीड पंच प्रेसमध्ये सहसा उच्च गती, उच्च उत्पादन कार्यक्षमता आणि उच्च सुस्पष्टता असते आणि वेगवान आणि कार्यक्षम पंचिंग आवश्यक असलेल्या पंचिंग ऑपरेशन्ससाठी योग्य असतात.

2. रचना

ची रचनाहाय-स्पीड पंच प्रेसप्रामुख्याने खालील भागांचा समावेश आहे:

फ्रेम: फ्रेम पंच प्रेसची मुख्य सहाय्यक रचना आहे, जी पंचिंग प्रक्रियेदरम्यान दबाव आणते आणि पंचिंग प्रक्रियेची स्थिरता सुनिश्चित करते. सामान्यत: कास्ट स्टील किंवा स्टील प्लेट वेल्डिंगची रचना त्याची शक्ती आणि कडकपणा सुनिश्चित करण्यासाठी स्वीकारली जाते.

फ्लायव्हील आणि क्रॅन्कशाफ्ट: फ्लायव्हीलचा वापर क्रॅन्कशाफ्टद्वारे उर्जा साठवण्यासाठी आणि पंचमध्ये शक्ती संक्रमित करण्यासाठी केला जातो. हाय-स्पीड पंच प्रेसची फ्लायव्हील सामान्यत: उच्च वेगाने चालू असताना स्थिर उर्जा पुरवठा सुनिश्चित करण्यासाठी मोठ्या प्रमाणात डिझाइन केली जाते.

पंच आणि डाय: पंच हा पंच प्रेसच्या मूळ घटकांपैकी एक आहे. डायला सहकार्य करून, ते वर्कपीसचे पंचिंग आणि कातरणे यासारख्या प्रक्रिया ऑपरेशन्स पूर्ण करते. पंचचा वंशज गती खूप वेगवान आहे, ज्यामुळे उच्च उत्पादन कार्यक्षमता सुनिश्चित होते.

स्लाइडर सिस्टम: स्लाइडर हा एक घटक आहे जो पंचला क्रॅन्कशाफ्टला जोडतो. हे सहसा फ्रेममध्ये स्थापित केले जाते आणि कनेक्टिंग कनेक्टिंग रॉड सिस्टमद्वारे अनुलंब दिशेने जाऊ शकते. स्लाइडरची हालचाल पंचला मरणावर पुरेसा दबाव आणण्यास सक्षम करते.

पॉवर सिस्टमः ड्रायव्हिंग स्रोत प्रदान करण्यासाठी इलेक्ट्रिक मोटर्स, रिड्यूसर इ. यासह. हाय-स्पीड पंच प्रेसची पॉवर सिस्टम हाय-स्पीड इफेक्ट क्रियेची प्राप्ती सुनिश्चित करण्यासाठी द्रुत प्रतिसाद देण्यास सक्षम असणे आवश्यक आहे.

स्वयंचलित फीडिंग सिस्टम: मोठ्या प्रमाणात उत्पादन मिळविण्यासाठी, स्वयंचलित फीडिंग सिस्टम सामान्यत: हाय-स्पीड पंच प्रेससह वापरली जाते. हे स्वयंचलितपणे वर्कबेंचमध्ये मेटल शीट फीड करू शकते आणि प्रत्येक पंचिंगची अचूकता आणि सुसंगतता सुनिश्चित करण्यासाठी त्यास अचूकपणे स्थान देऊ शकते.

डिस्चार्जिंग सिस्टम: स्टॅम्पिंग नंतरचा कचरा वेळेत काढण्याची आवश्यकता आहे. डिस्चार्जिंग सिस्टम उत्पादन लाइन गुळगुळीत ठेवण्यासाठी वायवीय किंवा यांत्रिक मार्गांनी कचरा कार्य क्षेत्रातून बाहेर काढते.

3. वैशिष्ट्ये

उच्च गती: हाय-स्पीड पंच प्रेसची स्टॅम्पिंग गती सहसा जास्त असते, प्रति मिनिट शेकडो वेळा किंवा त्याहूनही अधिक पोहोचते, जे मोठ्या प्रमाणात उत्पादनासाठी योग्य आहे.

उच्च सुस्पष्टता: हाय-स्पीड पंचिंग मशीनच्या उच्च गती आणि अचूक नियंत्रण प्रणालीमुळे, स्टॅम्पिंग उत्पादनांच्या अचूकतेची हमी दिली जाऊ शकते.

ऑटोमेशनः मॅन्युअल हस्तक्षेप कमी करण्यासाठी आणि उत्पादन कार्यक्षमता सुधारण्यासाठी बर्‍याच हाय-स्पीड पंचिंग मशीन स्वयंचलित आहार आणि डिस्चार्जिंग सिस्टमसह सुसज्ज आहेत.

4. अनुप्रयोग फील्ड

हायड स्पीड पंच प्रेसचा मोठ्या प्रमाणात इलेक्ट्रॉनिक्स, ऑटोमोबाईल, होम उपकरणे, वैद्यकीय उपकरणे आणि इतर उद्योगांमध्ये स्टॅम्पिंग, कातरणे आणि धातूच्या चादरी तयार करणे आणि विविध सुस्पष्ट भाग आणि स्ट्रक्चरल भाग तयार करणे यासारख्या ऑपरेशन्ससाठी वापरले जाते.

हाय स्पीड पंच प्रेसउच्च-कार्यक्षमता आणि उच्च-परिशुद्धता मोठ्या प्रमाणात उत्पादन प्राप्त करू शकते, कामगार खर्च कमी करू शकते आणि उत्पादन लाइनची ऑटोमेशन पातळी सुधारू शकते.
